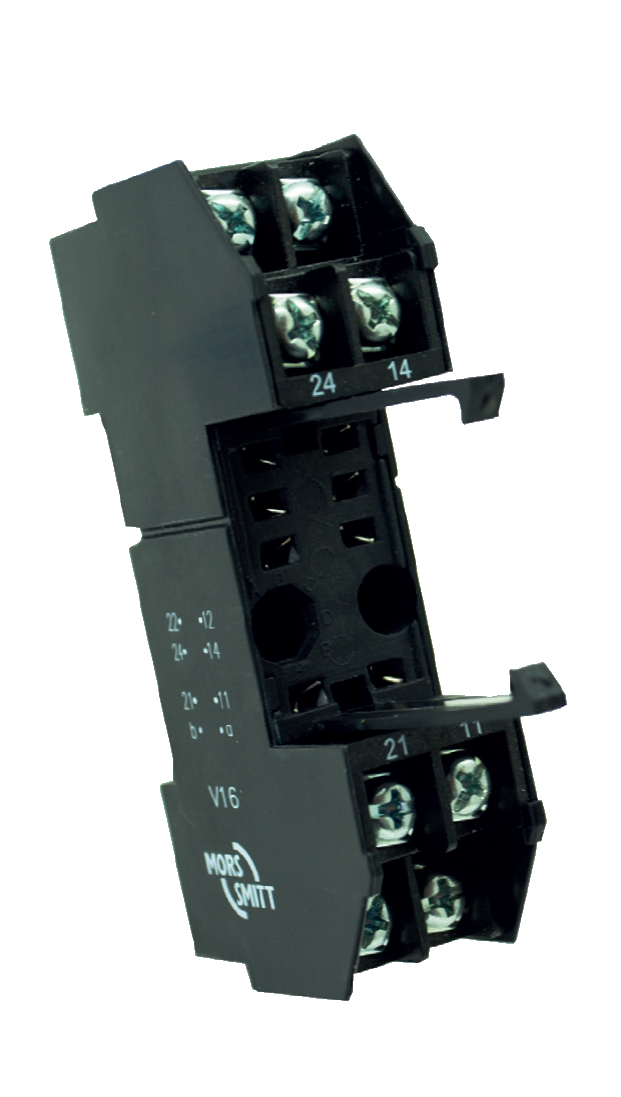

V16 relaisvoet Schroefklem, wandrailbevestiging

Omschrijving

De V16 is een relaisvoet voor wand- en wandmontage en 35 mm. De V16
stopcontact is geschikt voor twee gestripte draden tot 3,3 mm2, dus looping / daisy chaining kan op het stopcontact worden gedaan en er is geen externe connector of terminal nodig.

Voorzien van een geïntegreerde borgclip.

Om het plaatsen van foutrelais te voorkomen, kan het stopcontact worden uitgerust met mechanische sleutel om alleen aangewezen identieke sleutelrelais te accepteren.


Toepassing

De V16-relaisvoet is geschikt voor algemene spoorwegtoepassingen met een ruimtebesparend ontwerp. Installatie en vervanging van relais is eenvoudig en kostenbesparend. Er is geen onderhoud vereist voor de gebruiker.

Geschikt voor alle CU-relaisseries.

Kenmerken

• Opbouw / wand en railmontage van 35 mm
• Schroefklemmen
• Geïntegreerde borgclip
• Ruimtebesparend
• Geschikt voor alle CU-relaisseries
• Maximaal twee draden van 3,3 mm2 per aansluitklem
• Positieve mechanische codering
• Optionele diode of dubbel zener beveiligingsapparaat
• Gesplitste vrouwelijke ontvanger voor relaispen met strakke grip
• Terminal-ID wissen

Voordelen

• Bewezen betrouwbaar
• Lange termijn beschikbaarheid
• Makkelijk te onderhouden
• Lage levenscycluskosten
• Geen onderhoud

Spoorweg compliancy

• EN 50155 Elektronische apparatuur die wordt gebruikt op rollend materieel voor spoorwegtoepassingen
• IEC 60571 Elektronische apparatuur die wordt gebruikt op spoorwegvoertuigen
• NF F 16-101 / 102, EN 45545-2 Brandgedrag - Spoorwegmaterieel
• IEC 60715 Afmetingen van laagspanningsschakel- en besturingsapparatuur
• NF F 62-002 Aan-uit contactrelais en vaste verbindingen
