Automatisch vermogen regelsysteem

Omschrijving

Het Automatic Power Control-systeem onderbreekt de inkomende stroomtoevoer naar een tractie-eenheid voor korte periodes. Dit is vereist wanneer stroom geleverd door een deel van een stroomverdeelsysteem gescheiden is van een ander deel door een neutrale sectie. De montage voorkomt schade aan het stroomverdeelsysteem of het voertuig.

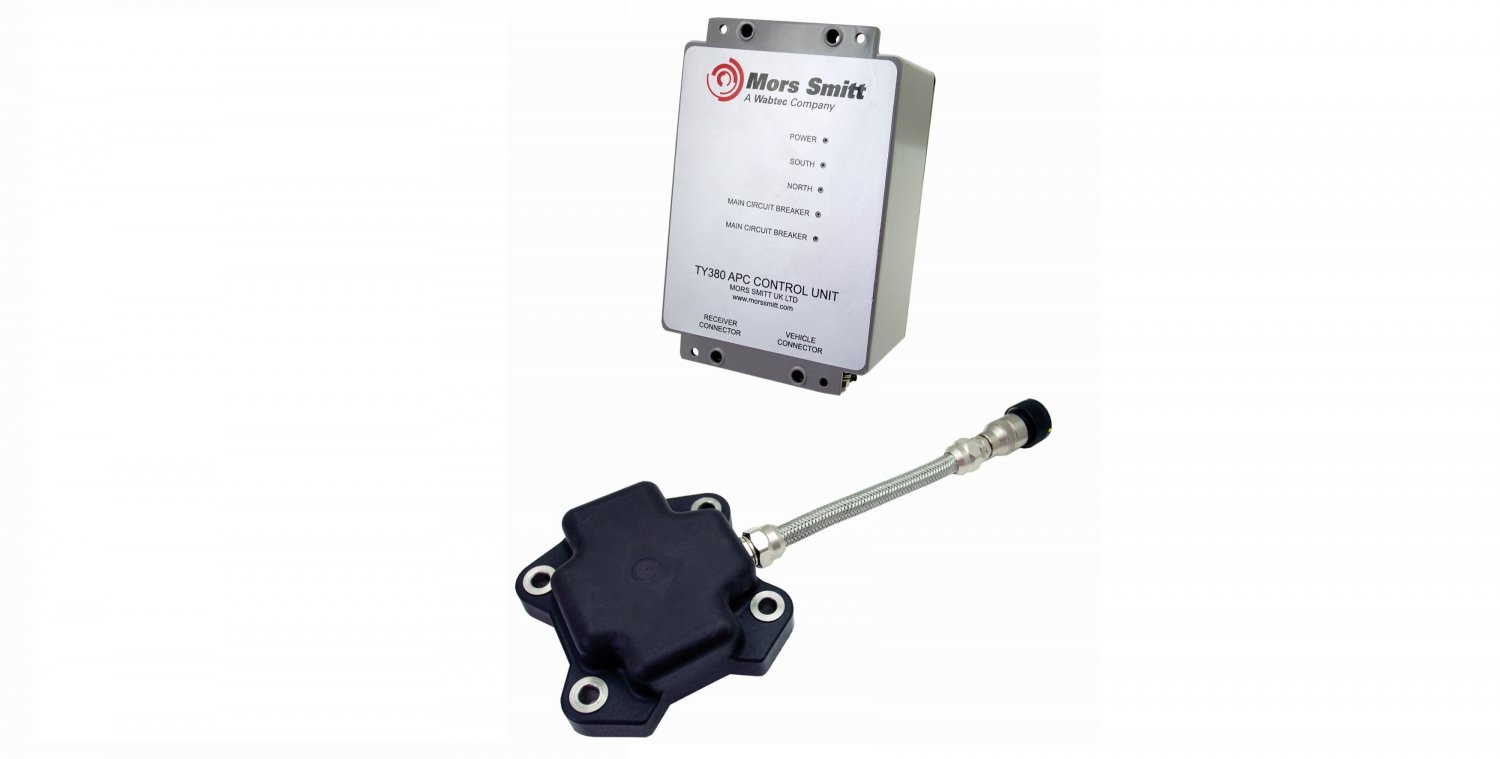

Het automatische Power Control-systeem aan boord bestaat uit een besturingseenheid en een ontvanger. Het systeem detecteert een baanmagneet die kort voor het begin van de neutrale sectie is geplaatst en stuurt een signaal naar de inkomende stroomonderbrekercontroller om de stroomonderbreker te openen. Zodra het systeem een tweede magneet detecteert die zich achter de neutrale sectie bevindt, wordt een tweede signaal verzonden om de stroomonderbreker te sluiten.

De besturing kan in de voertuigcabine worden gemonteerd of in een apparatuurrek worden geïntegreerd. De ontvanger is een zeer robuuste eenheid en kan op de hoofdbodem of een draaistel worden gemonteerd.


Toepassing

Alle spoorwegtoepassingen met verschillende secties in geëlektrificeerde spoorlijnen. Wanneer bijvoorbeeld verschillende secties van voeding via een geïsoleerd materiaal in de contactdraad van elkaar worden geïsoleerd, detecteert het APC-systeem de markering van de neutrale sectie en regelt een stroomonderbreker om het circuit tussen de stroomafnemer en de elektronische apparatuur aan boord te onderbreken. Dit voorkomt schade / slijtage aan de stroomafnemer en bovenleiding of derde rail.

Kenmerken

• Compact ontwerp
• Robuust systeem
• Status-LED's op besturingseenheid
• Ontvanger-draaistel gemonteerd of op hoofdbodem
• Ontvanger beschikbaar met buislengte voor toepassing
• Ontvangerbuis voorzien van bajonetsluiting met snelsluiting
• Ontvanger compatibel met automatisch
• Waarschuwingssysteem
• Klemmenkast beschikbaar om de omschakeling van de ontvanger te vergemakkelijken

Voordelen

• Lange termijn beschikbaarheid
• Makkelijk te onderhouden
• Lage levenscycluskosten

Spoorweg compliancy

• EN 50155 Elektronische apparatuur die wordt gebruikt op rollend materieel voor spoorwegtoepassingen
• IEC 61373 Rollend materieel - schok- en trillingsproef
• EN 50121 Elektromagnetische compatibiliteit voor spoorwegtoepassingen
• NF F16-101 / 102 Brandgedrag - Spoorwegmaterieel
• Europese norm IEC 60529 beschrijft de beschermingsklasse (IP-code)
• Specificatie RT / E / S / 21088 spoorlijn
• NR / GN / ELP / 27010 Business Process Document - Leidraad voor compatibiliteit tussen elektrische treinen en elektrificatiesystemen Uitgave 2 december 2005
