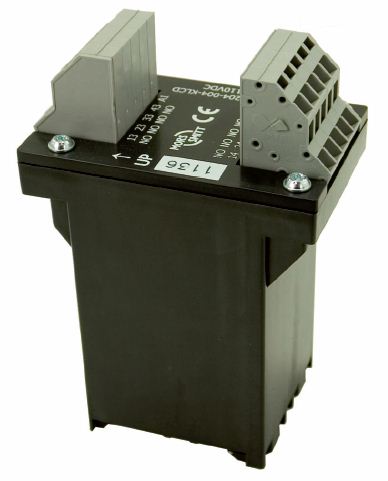

D4-U200 relaismodule - 4-polig

Omschrijving

De D4-U200-relaismodule is een vorm-, pas- en functieoplossing om alle soorten contactoren te vervangen door maximaal 4 contacten. De module bestaat uit een 4-polig relais, veerklemaansluitingen en een behuizing om de module te bevestigen.
Door toepassing van de D4-U200-relaismodule zijn alle specificaties van het standaard D-U200-relais geldig. De veerklemverbindingen worden op het voorpaneel gemaakt door twee 5-polige connectoren voor de contacten en voor de relaisspoel. Er zijn 2 verbindingspunten per contact. Verschillende contactcombinaties zijn mogelijk, zoals 0 N / C en 4 N / O, 1 N / C en 3 N / O, 2 N / C en 2 N / O.

Andere contactconfiguratie en nummering op aanvraag. Dankzij de kleine afmetingen kan de module op de meeste plaatsen worden gemonteerd waar standaard magneetschakelaars worden gebruikt. De relaismodule is standaard uitgerust met een LED. De module is niet polariteitsgevoelig door het gebruik van een gelijkrichterbrug.
De behuizing is geschikt voor wandmontage of railmontage, vanwege de 35 mm railaansluiting. Het is speciaal ontworpen voor ruimtebesparende toepassingen.

Toepassing

Een typisch gebruik van de D4-U200-relaismodule bevindt zich in een stoffige omgeving waar de open constructie van een magneetschakelaar veroorzaakt contactproblemen (stof is verzameld tussen de contacten van de contactor).


Kenmerken

• Ultracompacte ruimtebesparende 4-polige relaismodule
• Eenvoudige vervanging van 4-polige magneetschakelaars
• Module bestaat uit 4-polig relais en behuizing
• Verschillende contactcombinaties mogelijk
• Veel 4-polige Mors Smitt-relaisconfiguraties zijn mogelijk
• Niet polariteitsgevoelig
• Heavy-duty, hoge VDC-schakeling
• Veerklemverbindingen
• Terminals aan voorzijde
• Opbouw / wand en railmontage van 35 mm

Voordelen

• Ruimtebesparend
• Kostenbesparend
• Verschillende bevestigingsmogelijkheden
• Stofdicht
• Geen onderhoud
• Lage levenscycluskosten
• Lange termijn beschikbaarheid

Spoorweg compliancy

• EN 50155 Spoorwegtoepassing Elektronische apparatuur die wordt gebruikt op rollend materieel
• IEC 60077 Elektronische apparatuur voor rollend materieel in spoorwegtoepassingen
• IEC 60947 Laagspanningsschakelapparatuur en regelapparatuur
• IEC 61373 Rollend materieel - schok- en trillingsproef
• IEC 60571 Elektronische apparatuur die wordt gebruikt op spoorwegvoertuigen
• NF F16-101 / 102, TS 45545-2 Brandgedrag - Spoorwegmaterieel
