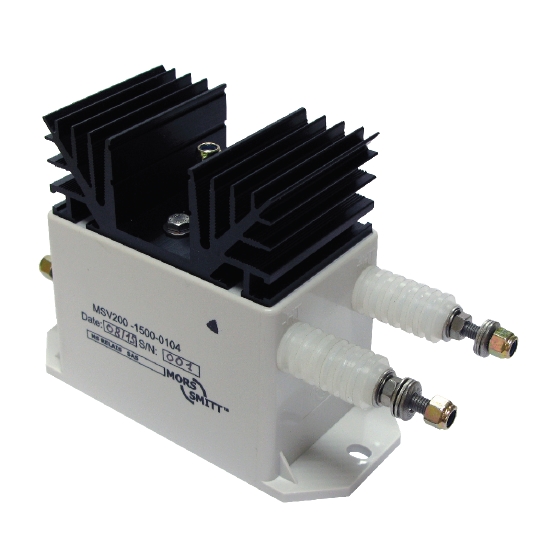

MSV200 - Hall effect transducer

Toepassing

De Mors Smitt-transducers worden gebruikt om hoge spanningen in rollend materieel en baanapparatuur te meten. Hoge spanningen worden lineair omgezet in signalen met laag vermogen.

Beschrijving

De transducers zijn gebaseerd op het compenseren van het magnetische veld door een close-loop systeem. De MSV200 wordt gebruikt voor het meten van AC- en DC-spanningen met een hoge galvanische isolatie tussen de spanningvoerende geleider en de uitgang van de sensor. De spanningsomvormer kan gepulste spanningen aan. De MSV200-serie is speciaal ontworpen voor het veilig meten van een permanente spanning tot 5000 V.

Kenmerken

• Speciaal ontworpen voor spoorwegtoepassingen
• Gesloten lus (gecompenseerd)
• Hoge diëlektrische sterkte
• Nauwkeurige lineariteit
• Nauwkeurige nauwkeurigheid
• Hoge dynamische respons
• Geen foucaultverliezen in het magnetische circuit
• EMC-afscherming (optioneel)
• Breed temperatuurbereik, -50 ºC ... + 85 ºC

Spoorweg Compliancy

Al onze hall-effect sensoren zijn ontworpen volgens de spoorwegvoorschriften:

• EN 50155 Elektronische uitrusting voor spoorwegtoepassingen die wordt gebruikt in rollend materieel
• IEC 61373 Rollend materieel - schok- en trillingsproef
• NF F16-101 / 102 Brandgedrag - Spoorwegmaterieel
• IEC 60068-2-11 Omgevingstest: Zoutnevel - Test Ka - 96 uur
