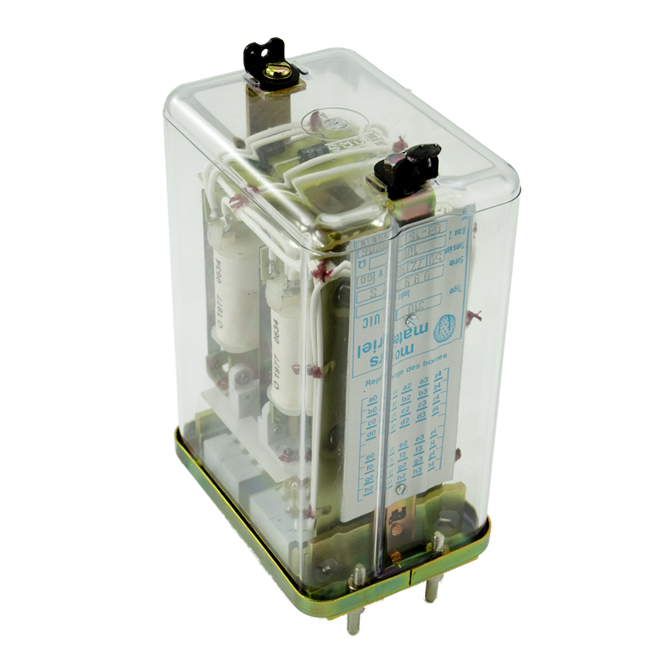

310 relay - Latching, safety critical, 18 contacts

Omschrijving

De 310 is een vergrendelingsrelais met 2 stabiele magnetisch vergrendelde toestanden. Wanneer 1 spoel wordt bekrachtigd, wordt het relais van magnetisch vergrendelde positie 1 tot 2 geactiveerd. Wanneer de andere spoel wordt bekrachtigd, wordt het relais terug van magnetisch vergrendelde positie 2 tot 1 geactiveerd. Relais hebben 18 dubbele onderbrekingscontacten (vorm X & Y - per klant) specificatie) in alle N / O- en N / C-combinaties.

Het plug-in ontwerp biedt een veilige vergrendelingsfunctie voor maximaal onderhoudsgemak (er hoeven geen kabels te worden losgekoppeld of andere hardware moet worden verwijderd voor inspectie van het relais of vervanging). De weerstand tegen stoten en trillingen is conform aan de geldende normen voor spoorwegtransportmiddelen.

Positieve mechanische codering van relais naar socket is tijdens de fabricage in het relais en de socket ingebouwd en de identificatie van de terminal wordt duidelijk aangegeven op het identificatieplaatje dat permanent op het relais is bevestigd. Las geen overdracht veiligheidscontacten zijn standaard. Als één N / O-contact last, kan geen enkel N / C-contact sluiten en omgekeerd. Alle relais zijn in de fabriek getest om te verzekeren dat ze aan deze belangrijke veiligheidseis voldoen.

Toepassing

Het 310 vergrendelingsrelais maakt geheugen van de toestand van het circuit mogelijk in geval van stroomonderbreking. Optioneel goudcontact is mogelijk voor droge circuittoepassingen of zilver en goudcontacten gecombineerd voor toepassingen met gemengde belasting.

Kenmerken

• Vergrendelingsrelais met 2 afzonderlijke spoelen en magnetisch tuimelmechanisme
• Plug-in ontwerp met veilige vergrendelingsfunctie voor maximaal onderhoudsgemak
• 18 dubbele onderbrekingscontacten in alle N / O- en N / C-combinaties
• Las geen overdracht veiligheidscontacten standaard
• Optionele gouden contacten
• Optionele gouden en zilveren contacten
• Contactlevensduur (mechanisch) van 100 miljoen cycli
• -40 ° C ... + 80 ° C bedrijfstemperatuur

Voordelen

• Bewezen betrouwbaar
• Lange levensduur
• Eenvoudig te onderhouden en te vervangen
• Lage levenscycluskosten
• Geen onderhoud

Spoorweg compliancy

• NF F 62-002 Rollend materieel - Directe relaiscontacten en contactdozen
• NF F16-101 / 102 Brandgedrag - Spoorwegmaterieel
• Relais is goedgekeurd voor gebruik met de Engels / Franse treinkanaalshuttle
