Meet & bewakingsrelais (niet meer leverbaar)

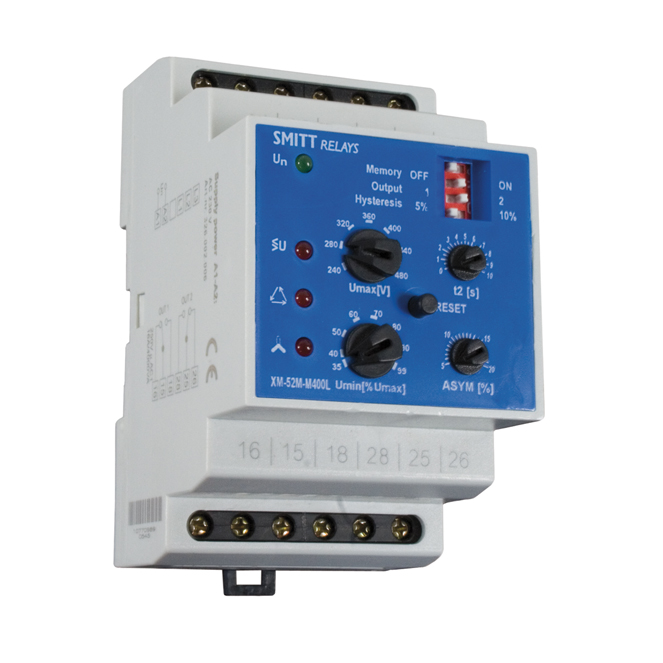

XM-52M-M400L, Spanning, fase, fasevolgorde en faseasymmetrie bewaking, 3 fase

326002006
Informatie

Kenmerken van de XM-52M-M400L

Modulair relais voor het bewaken van het spanningsniveau, fase volgorde, storing en asymetrie in 3 fase circuits.
  • Modulaire behuizing (3 modules)
  • 2 wisselcontacten

  • Voeding galvanisch gescheiden van meetcircuit
  • Twee uitgangsrelais, selecteerbare functie van 2e relais
  • 35 mm rail montage
  • LED indicator
  • Vaste (T1) en instelbare (T2) vertraging

Specificaties

Contact specificaties

Contact materiaal
AgNi

Aantal en type
2 CO contacten

Maximale continuestroom (AC1, IEC 60947)
16 A

Inschakelstroom
30 A / < 3 s

Maximale schakelspanning AC/DC
24 VDC / 250 VAC

Maximale schakelcapaciteit
4000 VA/AC1 / 384 W/DCSpoel specificaties

Nominale spanning
A1 - A2 230 VAC

Nominaal vermogen
4,5 VA

Spanningsbereik
0,8...1,1 UnTechnische data

Mechanische levensduur
30x106

Instellings precisie
5%

Umax meetbereik
280 - 480 V

Umax meetbereik
30 - 99% of Umax

Hysterese meetbereik
5 or 10% of set value

Asymetrie
5...20%

T1 tijd vertraging
Vaste instelling max 200 ms

T2 tijd vertraging
0-10 s

Omgevingstemperatuur
-20...+55 176;C

Gewicht
234 gram

Afmetingen
90 x 52 x 65 mm

Beschermingsklasse
IP 40

Aansluitingen
Schroef 2,5 mm2
